Van Medevoort MA220, built around 1994, repaired january 2026.

Gewoonlijk ligt deze Van Medevoort buiten mijn interessegebied, maar een discussie erover op een elektronica forum trok mijn aandacht, deze Nederlandse audiofiele versterker kreeg nogal wat kritiek van techneuten.

Het ging over een versterker die iemand wel interessant vond en meningen vroeg omdat op DAT moment er een defecte op marktplaats stond, voor een op dat moment forse prijs voor een defecte. (200 euro)

De meningen over het apparaat waren nogal verdeeld. Aan de ene kant heeft men veel kritiek op het feit dat het schema niet beschikbaar is, en ook dat er niets speciaals aan het ontwerp is, wat een beetje raar is want zo zonder schema kun je dat niet beoordelen. Een gevalletje beste stuurlui dus.

Maar goed, zelf zie ik zoiets als uitdaging, dus heb ik het ding maar zelf gekocht en gerepareerd. ;-)

Tja, audiotechneuten zijn nogal allergisch voor merken die geen servicegegevens verstrekken(zie ik in de spiegel), maar kleine fabrikanten die hun versterker handig inrichtten qua layout liepen natuurlijk de kans dat "men" zoiets zou gaan nabouwen in die tijd.

NB: Ook reageerde iemand die ooit stage had gelopen bij vanMedevoort, het schijnt dat dhr van Medevoort zelf transistors "paarde" en alles controleerde. Ze waren geverfd om het voor productiepersoneel gemakkelijk te maken NPN en PNP uit elkaar te houden.

Ik heb zelf de nieuwe ook een likje verf gegeven en het moet gezegd: Inderdaad is het gemakkelijk om ze op die manier uit elkaar te houden. Zelfs, als je er maar een stuk of wat vervangt.

This Van Medevoort MA-220 amplifier is usually outside my area of interest, but a discussion about it on an electronics forum caught my attention. This Dutch audiophile amplifier was receiving quite a bit of criticism from techies.

It was about an amplifier someone asked about as a defective one was on Marktplaats, the most well-known internet market here.

I came across some "negative" information: transistor part numbers were supposedly filed off, the Van Medevoort was too expensive, there's no service manual or schematic, the design is nothing special, etc. Now I thought you might need a schematic for that last conclusion????...

So I bought it and I repaired it. I do not care whether somebody in the past paid too much....

I guess the fuzz was all about brands not supplying technical service information making techs grumpy...(looking in the mirror...)

Bij het openmaken van de versterker bleek er een brandplek te zijn, deze was al zichtbaar in de advertentie waarin de versterker als zijnde defect werd aangeboden. Het blijkt, dat de MA220 een "gebrugde" versterker is, twee eindversterkers per kanaal die in tegenfase werken, alwaar de luidsprekers dus tussen de beide uitgangen worden aangesloten.

Er staat ook een grote duidelijke waarschuwing achterop de versterker over de luidsprekeraansluitingen, het kan dus best zijn, dat hij kapot is gegaan door een "gebruikersfout" inplaats van "vanzelf".

Op de print met de RCA ingangsbussen blijkt wel een "phono" ingang te zitten, dat was echter een optie, op de plek waar de RIAA correctieversterker zou kunnen zitten, zit een "bypass" printje.

Wegens onervarenheid ben ik misschien niet in de juiste volgorde begonnen, maar als eerste ben ik begonnen met het demonteren van het defecte kanaal.

Heel opvallend is, dat er veel aandacht is besteed aan het zoveel mogelijk symmetrisch opbouwen van de versterker, zowel elektronisch als qua bedrading.

Er is ook niet bezuinigd op de componentjes, allemaal metaalfilmweerstandjes, wat veel audio fabrikanten te duur vinden.

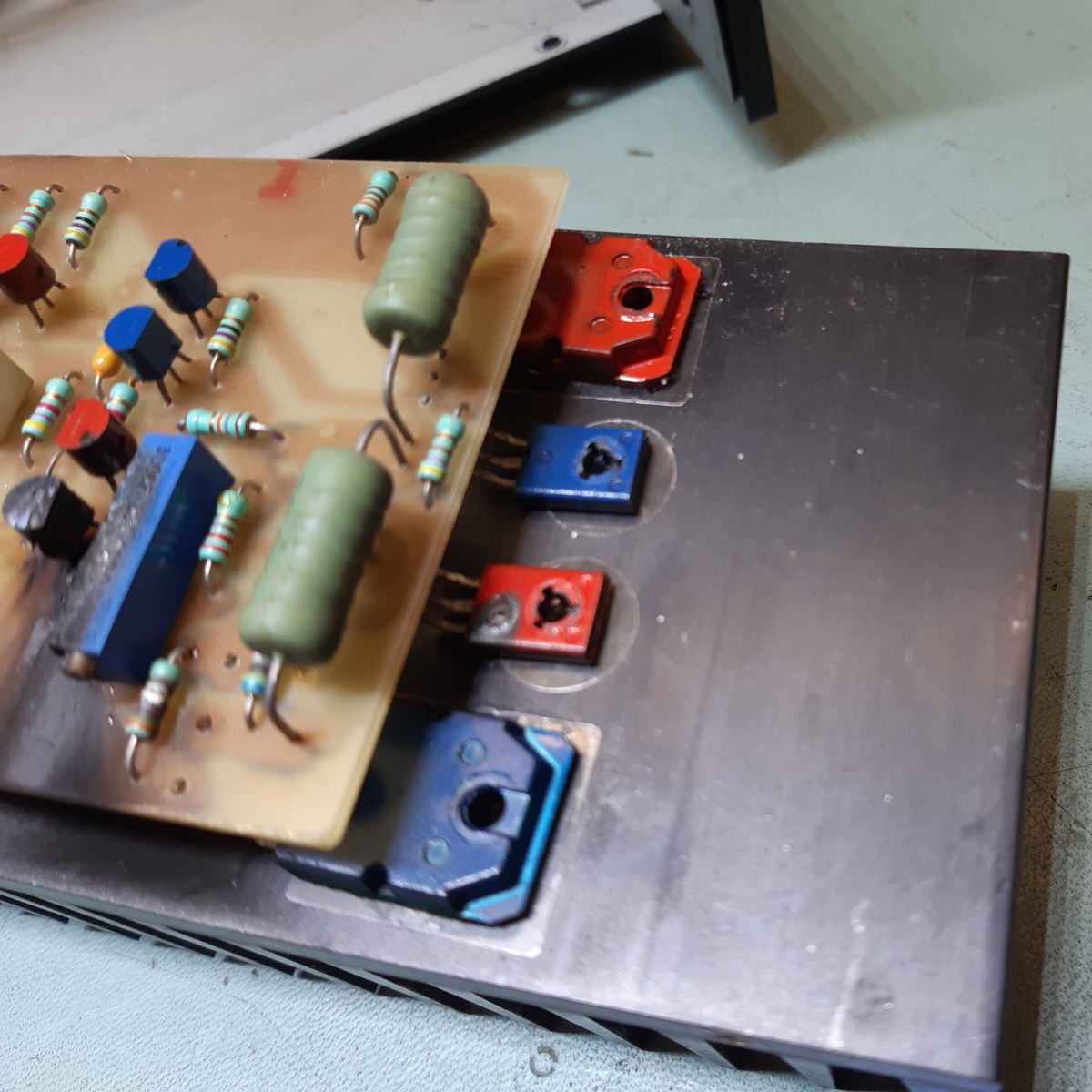

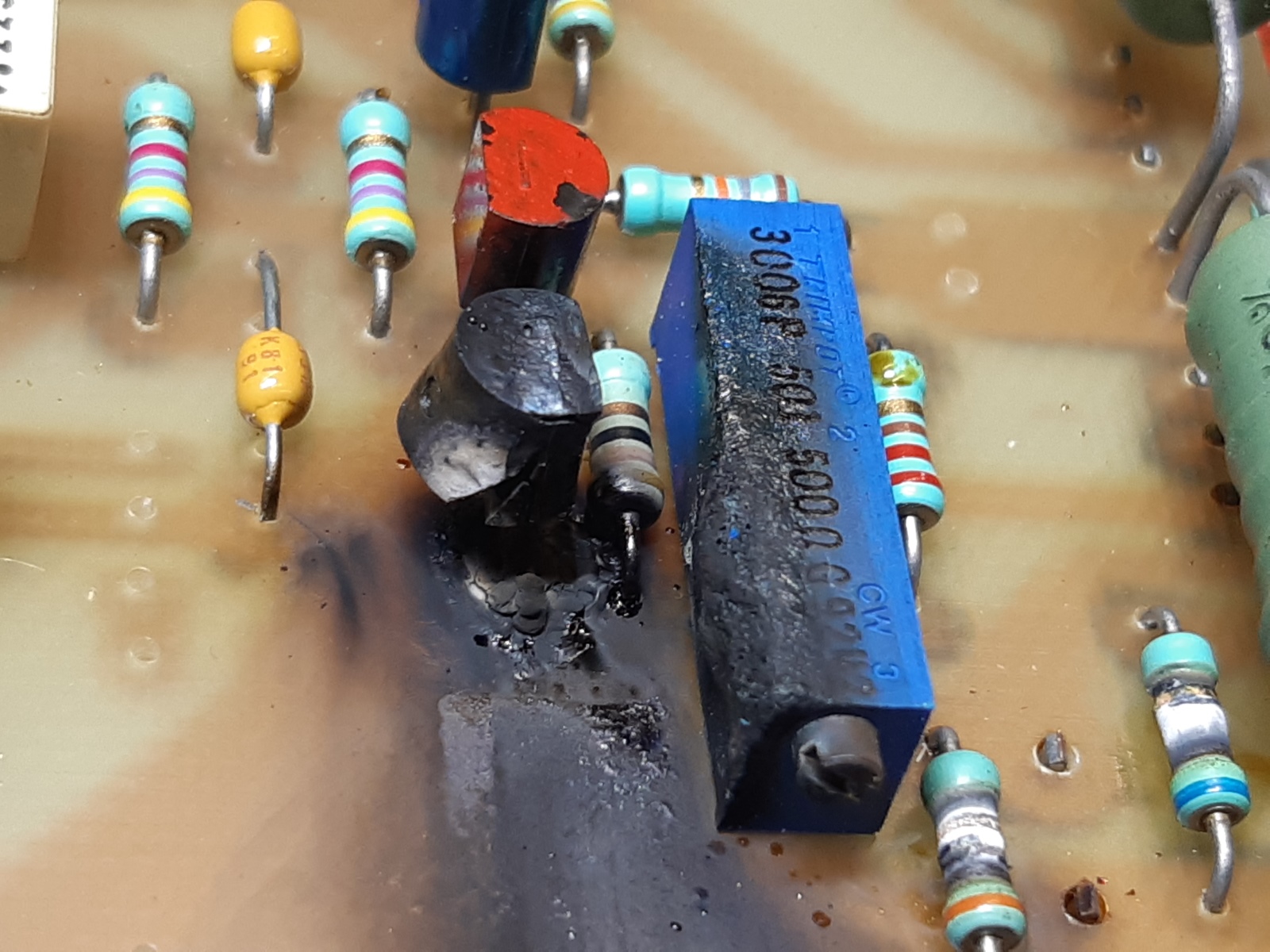

De volgende foto's geven het zichtbaar defecte gedeelte weer.

Opening up the amplifier, a burn mark was seen, this was stated already advertisement in which the amplifier was offered as defective. The MA220 is a "bridged" amplifier: two power amplifiers per channel operating in phase opposition, meaning the speakers must be connected between the two outputs.

A warning is printed on the back about this situation, my guess is the amp may have failed because of user error instead of failing by itself.

The circuit board with the RCA input jacks does appear to have a "phono" input, but that appeared to be an option. A "bypass" circuit board is located where the RIAA correction amplifier could be.

Due to inexperience, I may not have started in the correct order, but I started by disassembling the defective channel.

It's striking that a lot of attention was paid to building the amplifier as symmetrically as possible, both electronically and in terms of wiring.

The next pictures show the visible part of the defects.

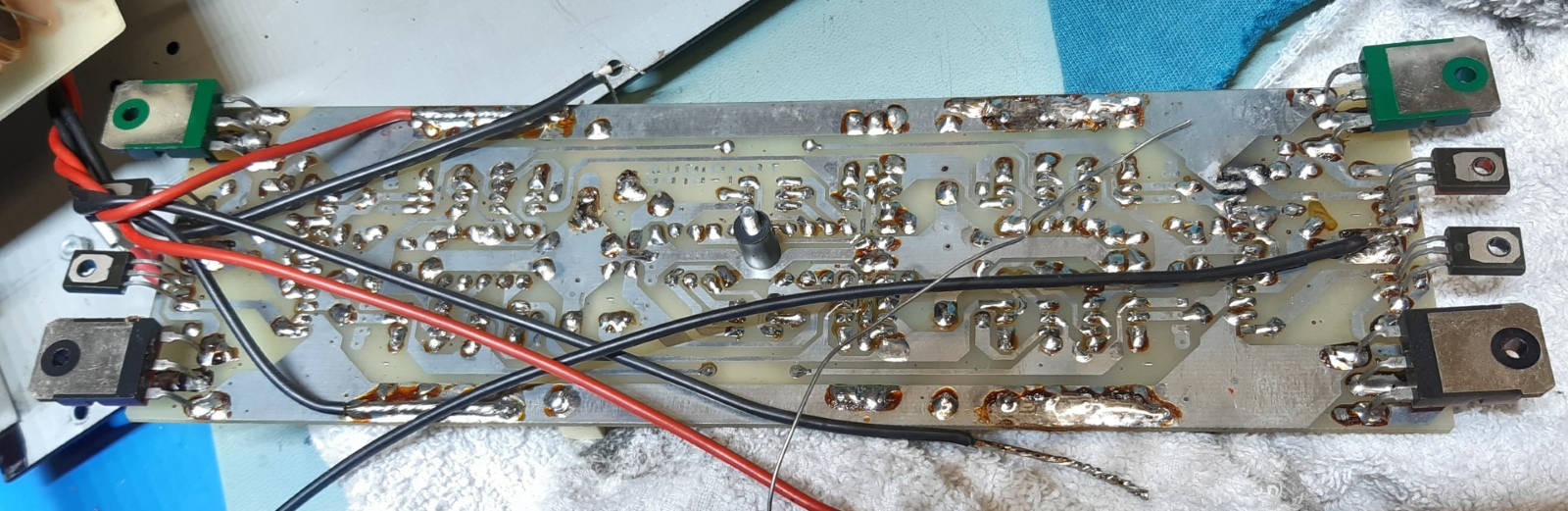

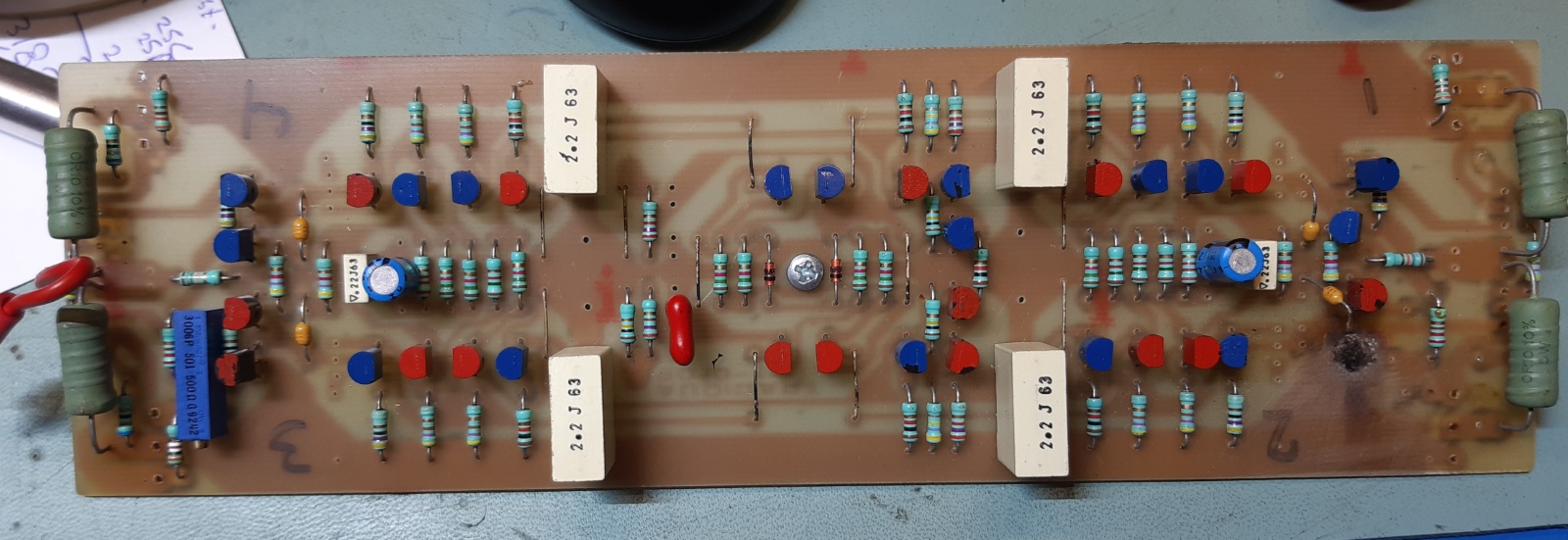

De volgende foto's zijn van de print die van de koelplaat is afgehaald. Van beide kanten van de gebrugde versterker waren transistoren stuk, alsmede het verbrande kleine transistortje. Voor de zekerheid zijn nog een paar kleine transistors vervangen. Rode transistors zijn NPN 2SC2240, blauwe PNP 2SA970. Vervangen door KSC1845 en KSA992.

De defecte driver and power transistors (2 van elk) 2sc3182,2sa1265,2sb649,2sb869. Vervangers zijn KSA1220 KSC2690 MG9410 MG6330. Alle transistors zijn geverfd, maar de partnummers bleken NIET afgevijld ;-)

Op de bovende foto is het de print al deels schoongemaakt. De blauwe Philips elco's worden vervangen door bipolaire.

De stroomversterkertrappen blijken te zijn uitgevoerd als zogenaamde "Sziklai pairs".

The following photos show the PCB removed from the heatsink. Transistors on both sides of the bridged amplifier were damaged, including the burnt-out small transistor. To be on the safe side, a few small transistors were replaced. The red transistors are NPN 2SC2240, the blue PNP 2SA970. Replaced with KSC1845 and KSA992.

The defective driver and power transistors (two of each) are 2SC3182, 2SA1265, 2SB649, and 2SB869. Replacements are KSA1220, KSC2690, MG9410, and MG6330. All transistors are painted, but the part numbers have NOT been filed off; the part numbers are there ;-)

The output stages consist of so-called Sziklai pairs.

As part of the recap, the electrolytic capacitors, blue Philips, are replaced by bipolar caps, now.

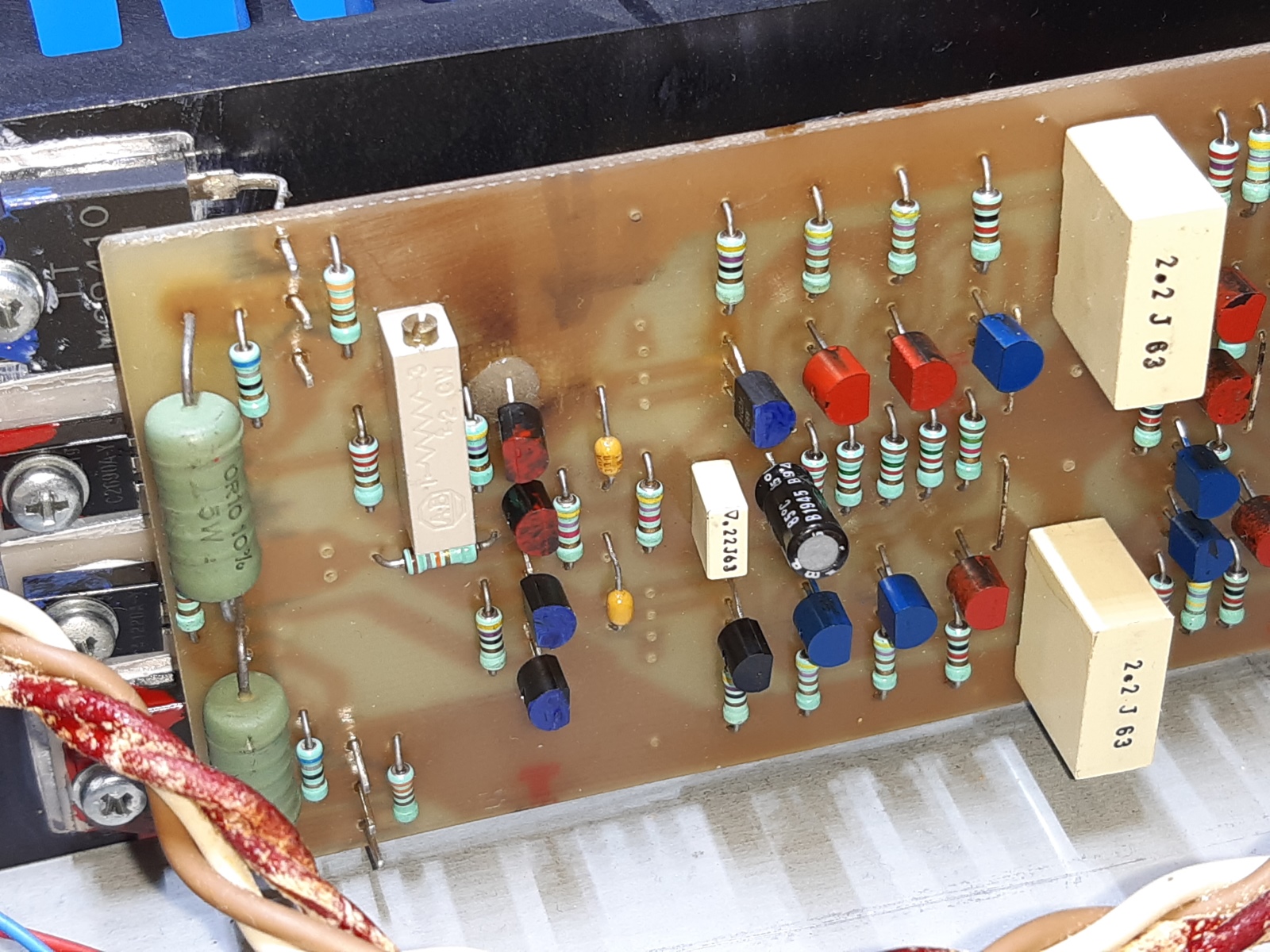

Het zwarte deel is weggeboord en zwarte rommel is verwijderd omdat het geleidend kan zijn, en het ontstane gat gedicht met nieuwe epoxy. De mooie Philips SFR25 metaalfilmweerstanden heb ik toevallig zelf op voorraad. Helaas moeten de transistors worden uitgelijnd voor de montage, dus het solderen was lastig, de print moet weer losgehaald om daarna de zeer korte bedrading opnieuw aan te brengen.

All the black debris has been removed because it can be conductive, and the hole has been sealed with new epoxy. I have the nice Philips SFR25 metal film resistors originally used in stock. Unfortunately, the transistors need to be aligned before mounting, so soldering appeared tricky and a bit time consuming; the board has to be taken apart again to reconnect the very short power wiring.

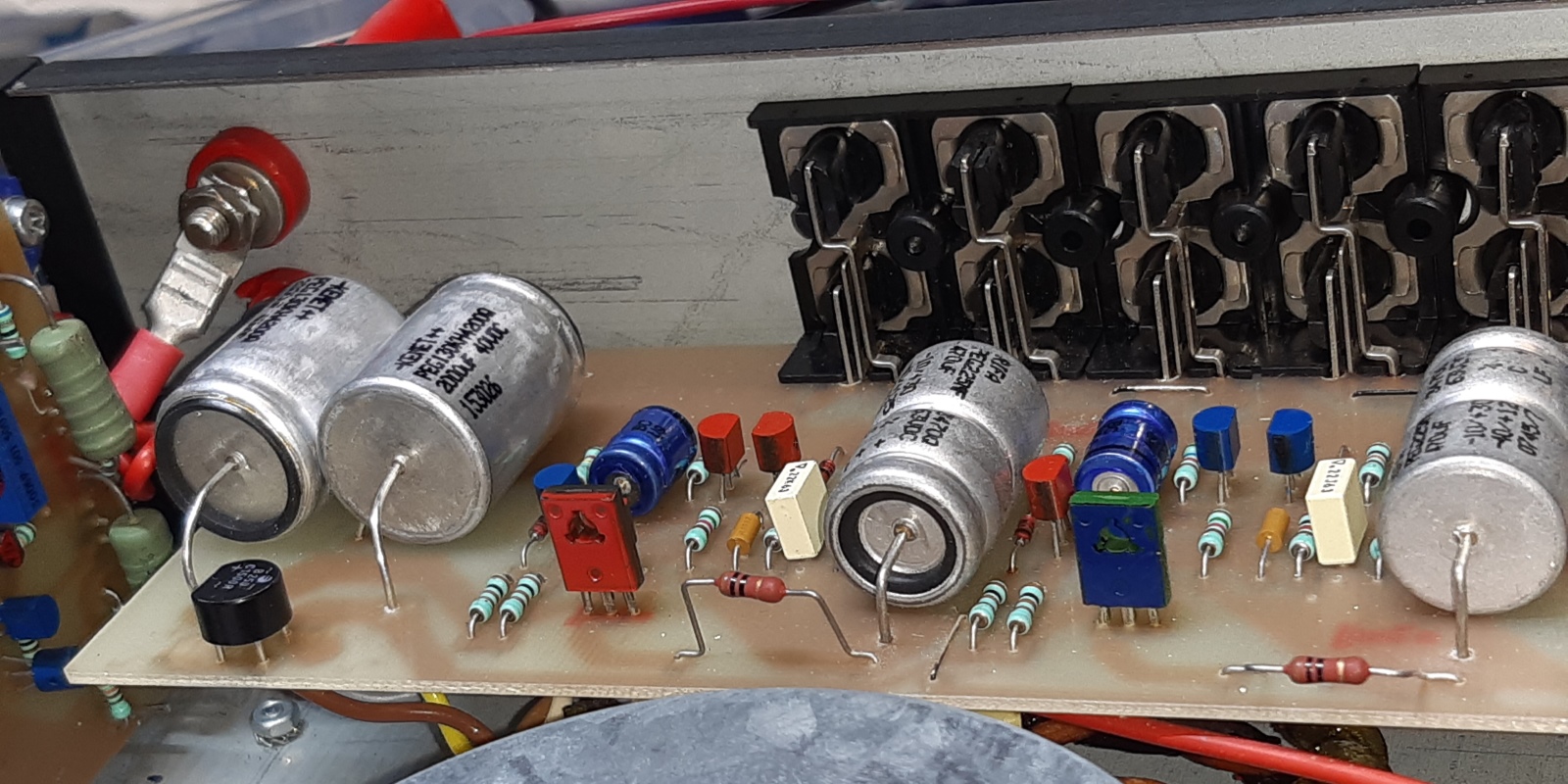

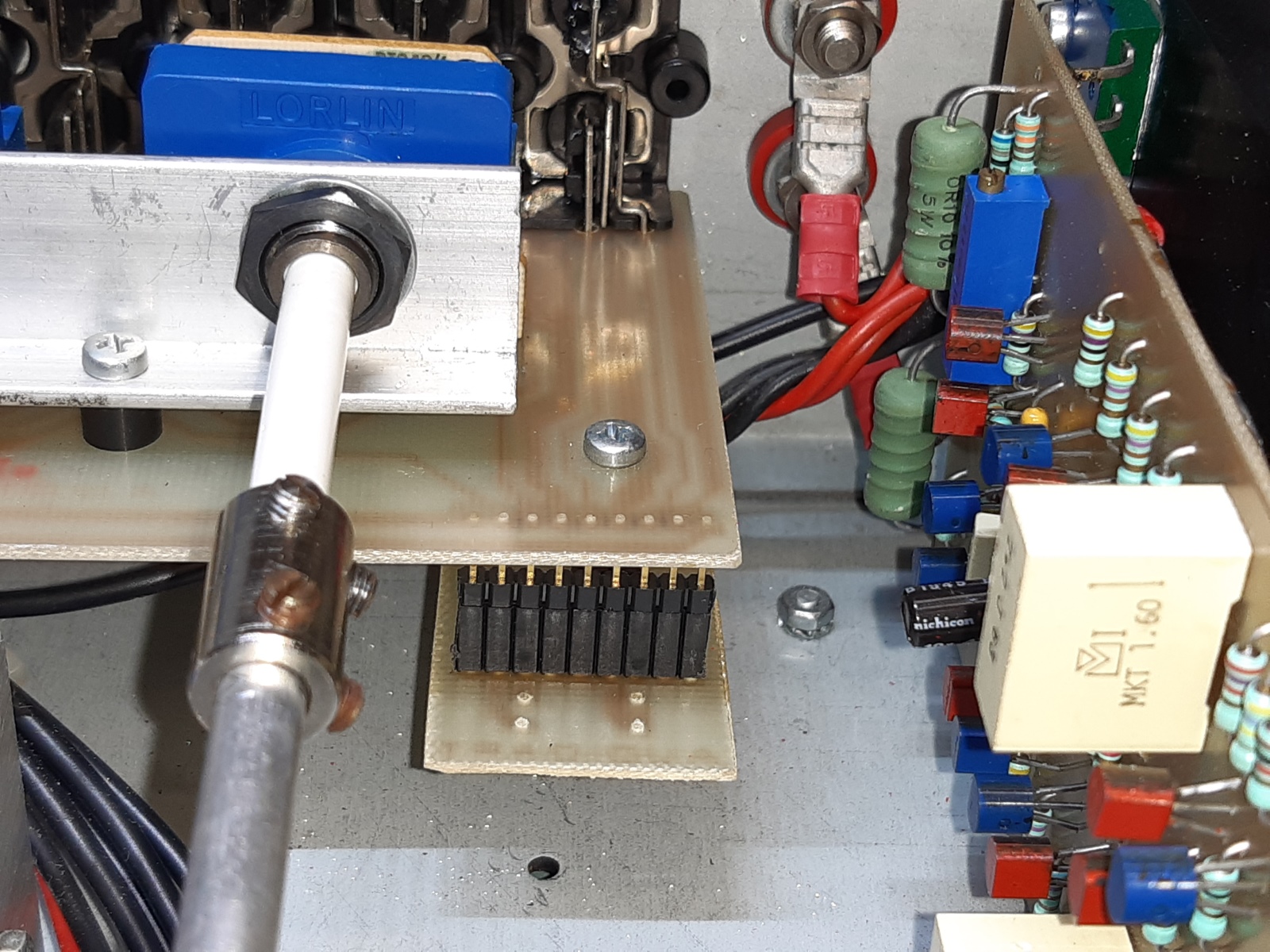

Onder de printplaat aan de achterkant met de +/- 15 Volt voedingen en schakelaars ziet u een kleine jumperprintplaat waarop de optionele MM-versterkerkaart kan worden gemonteerd.

Below the back panel board containing +/- 15 Volts power supplies and switching, you see a small jumper circuit card, where the optional MM amp card can be mounted.

Omdat de versterker mogelijk verkocht wordt, zijn ook de condensatoren van de gestabiliseerde +/- 15V-voeding vervangen: "recap"

De oude Roederstein 10000 microfarad 40V condensatoren zijn vervangen door Philips 63 Volt condensatoren. Er staat ongeveer 41 Volt op elk, wat de TOTALE voedingsspanning is, dus de brugschakeling is inderdaad nodig om een 100 Watt eindversterker te realiseren. Ze zijn parallel aan elkaar geschakeld vanaf de gelijkrichter, maar hebben elk hun eigen getwiste bedrading naar elke eindversterker print. Een zorgvuldig ontwerp om overspraak over de voedingslijnen te minimaliseren. Overigens is de gemeenschappelijke aansluiting van de transformatordraden via antiparallelle diodes verbonden met de massa van de versterker. De "gemeenschappelijke" aansluiting van de transformator is dus niet rechtstreeks verbonden met de "signaalmassa"

Just because the amplifier might be sold, the capacitors of the stabilized +/- 15V power supply have also been replaced: "recap"

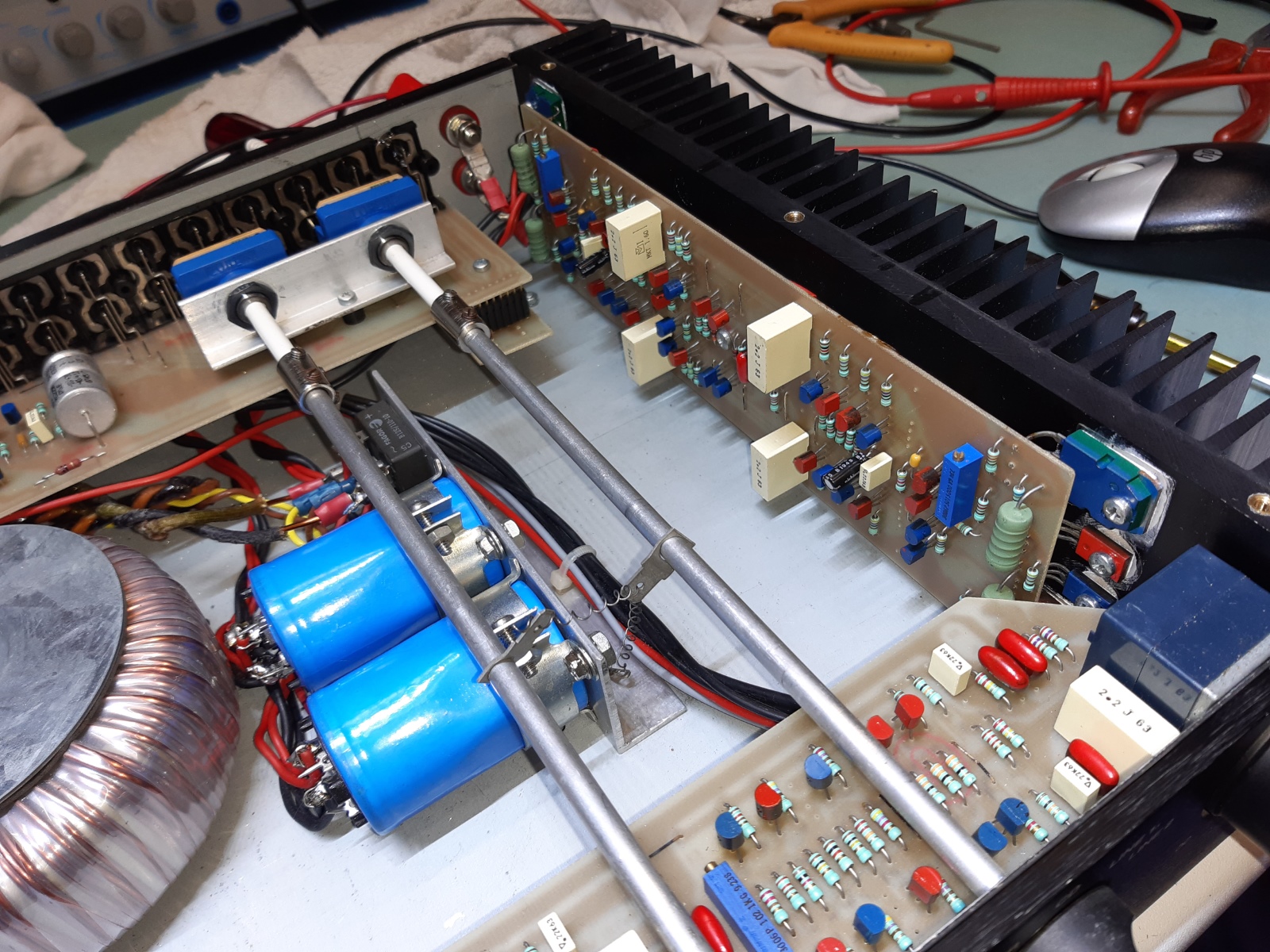

The old Roederstein 10000 Microfarad big capacitors are replaced by 63 Volts Philips capacitors. Around 41 Volts are on both, which is the TOTAL rail voltage, so bridging indeed is needed to make a 100 Watts power amp. They are wired parallel to each other from the rectifier, but each have their identical twisted wiring to one of the amplifier circuit cards. A careful design to minimize crosstalk over the power lines. BTW the common of the transformer wires is connected through anti-parallel diodes with the amp ground. Therefore, the "common" of the transformer is not directly connected to "signal ground"

The springloaded Faston connectors to the shafts of the switches seem to ground the (solid Aluminium) selector knobs, which are fed to the inside of the amp insulated from the frontplate.

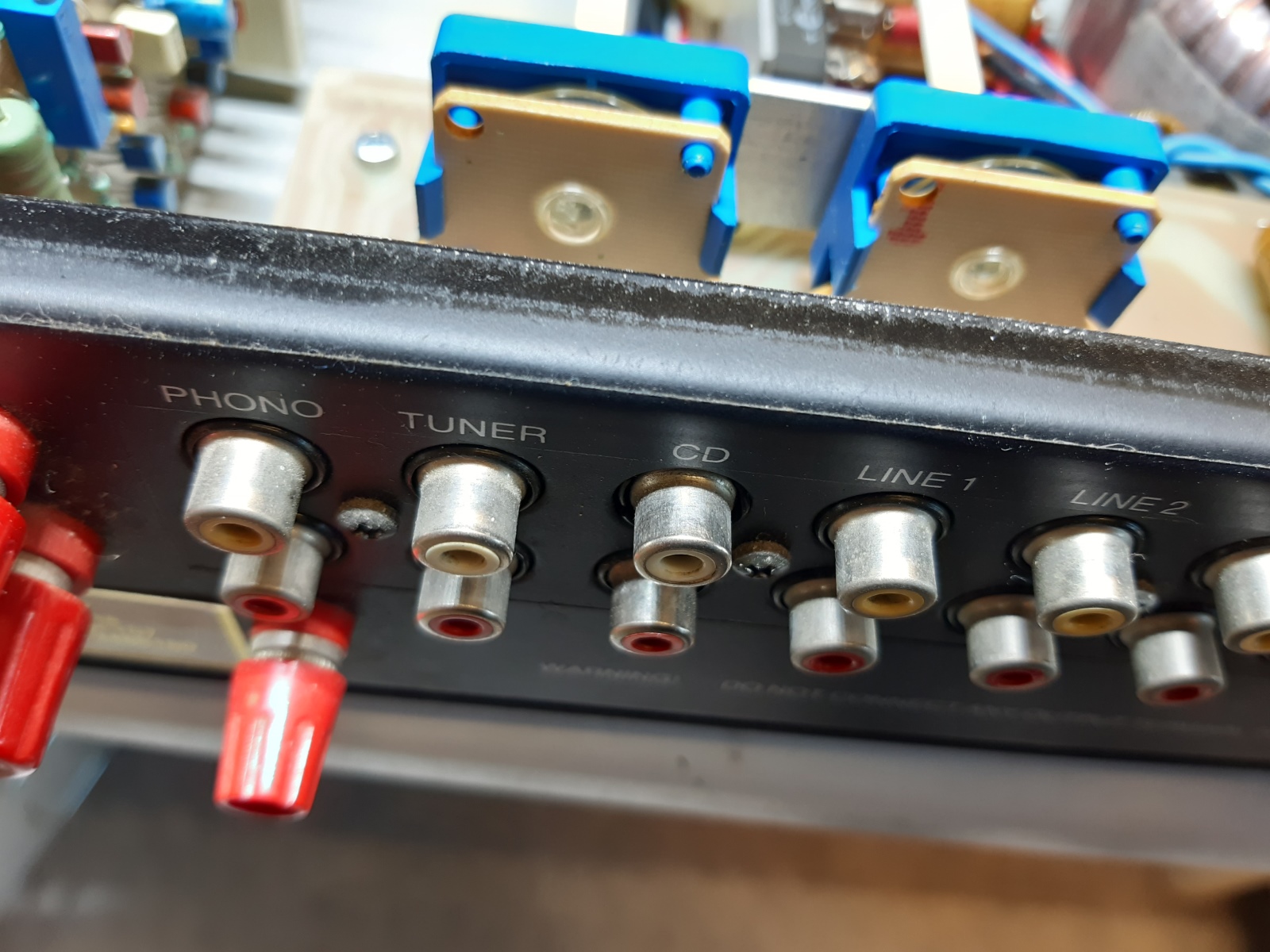

De beschadigde cd ingang heb ik later omgewisseld met de phono ingang locatie, de phono ingang zal niet gebruikt worden wegens voldoende andere ingangen.

I later swapped the damaged CD input with the phono input location. The phono input will not be used because there are enough other inputs.

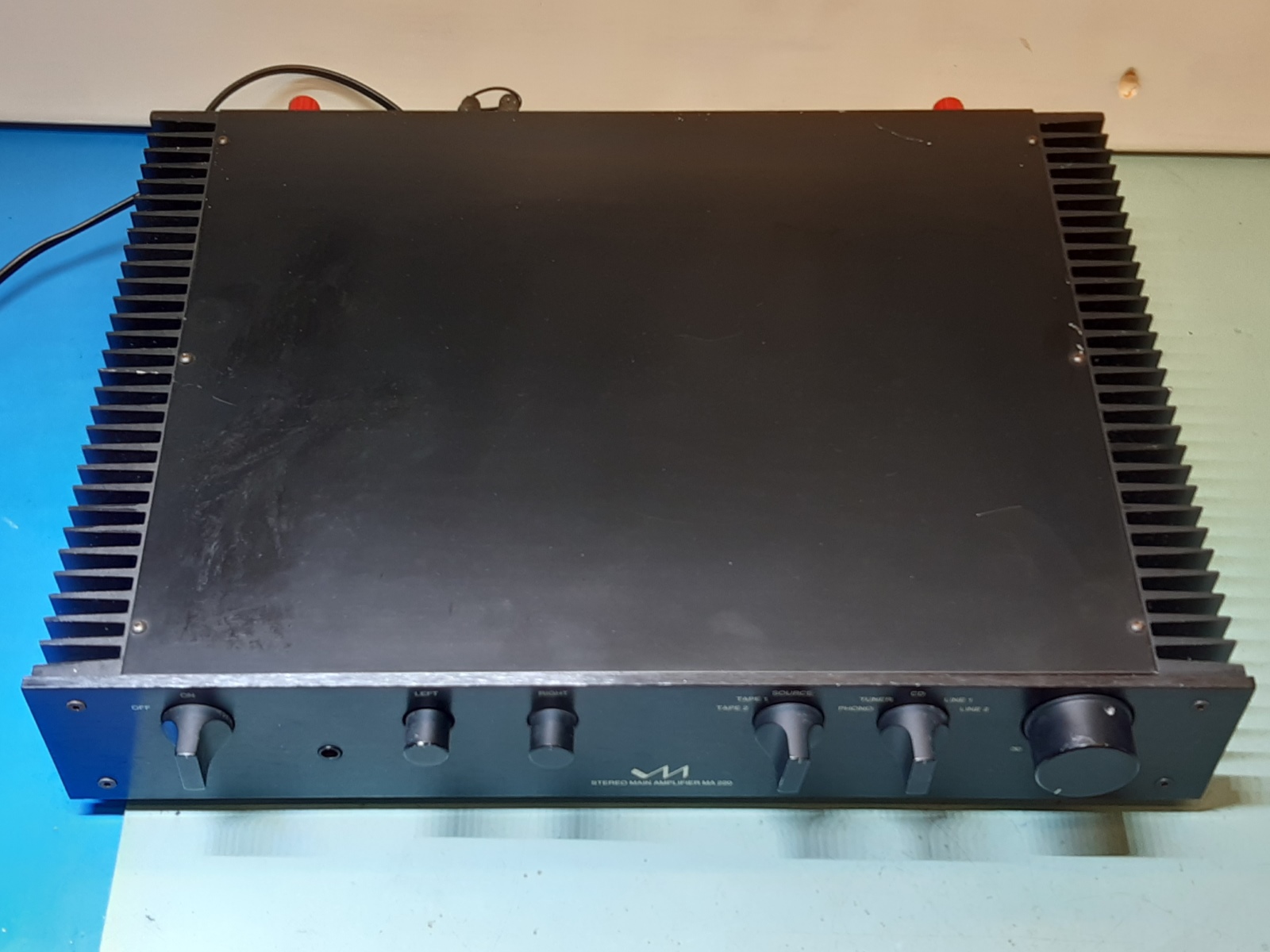

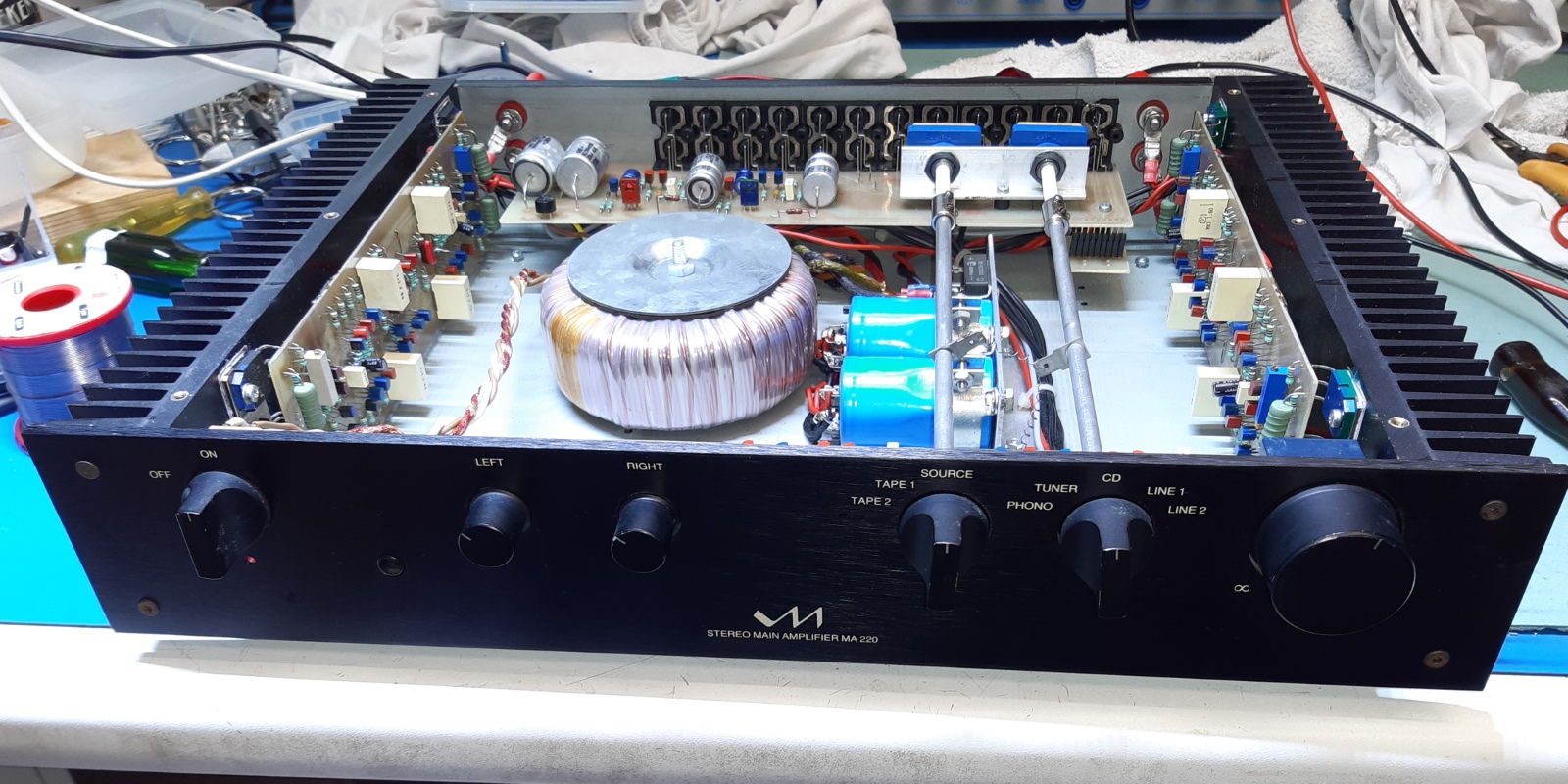

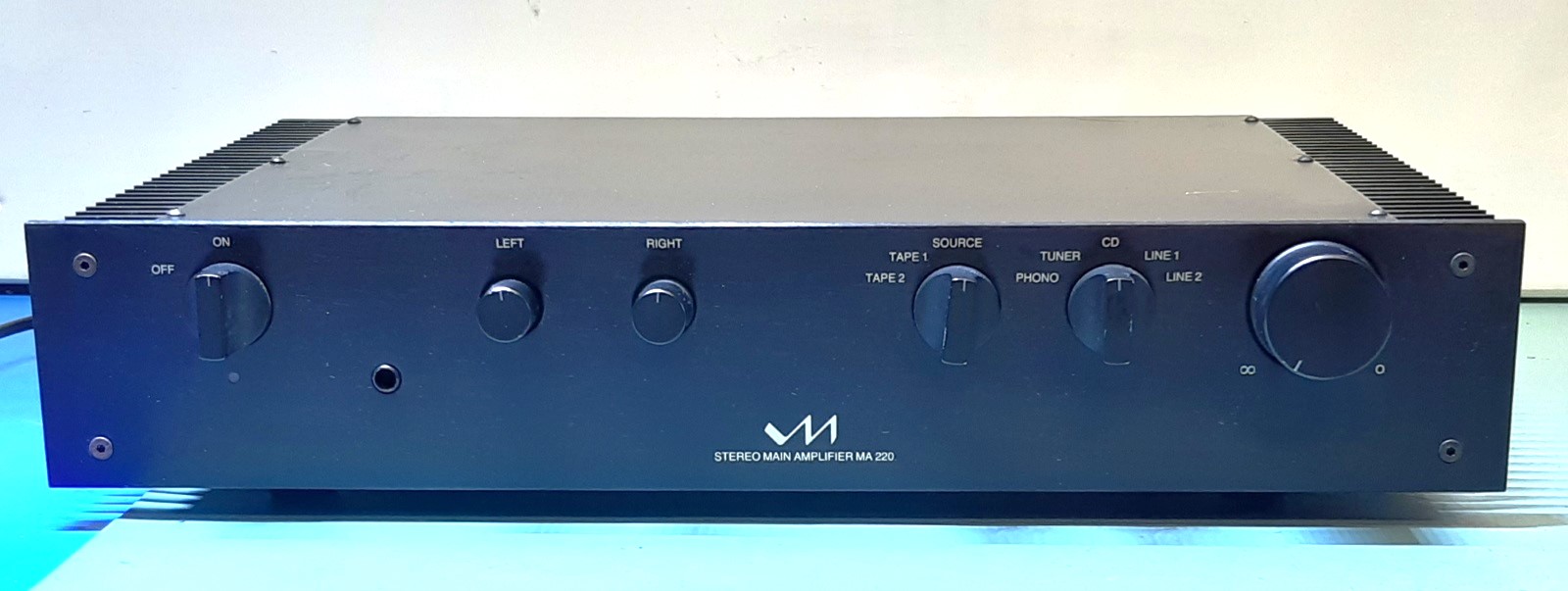

Nog een paar foto's van deze versterker uit ca 1994

Hij klinkt nergens naar, wat dus goed is, want een versterker hoort te versterken en niet te "klinken"

A few more pictures of this nice Dutch "audiophile" amplifier from around 1994. The:sound is like it is supposed to be: just amplifying, not "sounding".
